開關電源的PWM集成控制器基本原理
PWM集成控制器通常分為電壓型控制器和電流型控制器兩種。電壓型控制器只有電壓反饋控制，可滿足穩定電壓的要求，電流型控制器增加了電流反饋控制，除了穩定輸出電壓外，還有以下優點:
1.當流過開關管的電流達到給定值時，開關自動關斷;
2.自動消除工頻輸入電壓經整流后的紋波電壓，并開關電源輸出端300IIz以下的紋波電壓很低，因此u減小輸出濾波電容的容量;
3.多臺開關電源并聯工作時，PWM開關控制器具有內在的均流能力;
4.具有更快的負載動態響應:

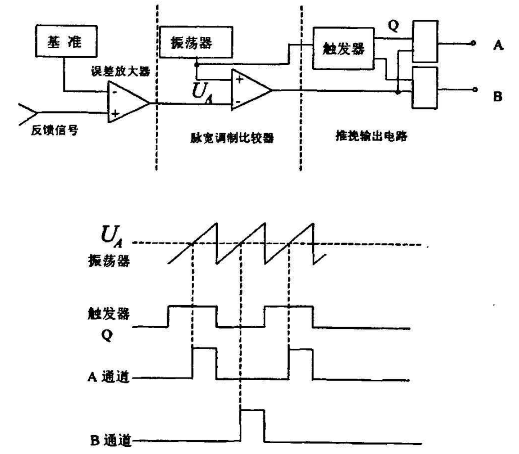

開關電源常用的脈寬調制(PWM)型集成控制器如圖4-1所示的幾個部分組成。基準電壓和采樣反饋信號通過誤差放大器比較放大后，輸出的差值信號和鋸齒波(或三角波)比較，從而改變輸出脈沖的寬度，以實現穩壓。有些控制器儀有一個輸出端，而多數控制器都設有用觸發器和“與”門電路組成的相位分離器，用它來將單-脈沖變換成交替變化的二路脈沖輸出，用于供驅動推挽和橋式變換器中的功率開關管，此時變換器的工作頻率等于控制器內部鋸齒波振蕩器振蕩頻率的一半。當然也可將控制器的兩路輸出并聯起來去驅動單端變換器或串聯調整型穩壓開關電源中的功率開關管，此時開關穩壓電源的工.作頻率就等于控制器內部鋸齒波振蕩器的頻率。
