現在的電子設備的運用規模逐步廣泛，開關電源根本與所有電子設備都有必定聯絡，這些電子設備在實踐運行中會產生頻譜較寬、密度較高的電磁信號，許多嚴峻的環境都要求電子設備具備較強的電磁兼容性，所以設備的電磁兼容性規劃是至關重要的。
一、電磁兼容的體系構成
所謂的電磁兼容性一般是由兩個部分組成，一是電磁敏感性，二是電磁攪擾。電子設備不只要讓設備本身對外構成的噪聲下降，而且可以阻遏來源于外部的噪聲。電子設備只要滿足這些條件，才可以在同一時刻運用，相互之間沒有任何攪擾。電磁敏感性首要是指在出現電磁打擾的情況下，體系以及設備等等無法避免功用嬌弱的功用，即抗攪擾功用。電磁攪擾是指電子設備產生的外出噪聲。因而，綜合以上來分析，電磁攪擾與電磁敏感性不只是敵對的，而且是相互有聯絡的矛盾統一體。
二、開關電源電磁攪擾的特征
在開關電源功率轉換器中功率半導體器件的開關次數恰當多，在高頻下啊功率開關器件的通電、斷電中往往會產生巨大的電磁攪擾。相對于數字電路而言，其開關器件功率恰當大，但是頻率不能過高，所以開關電源電磁攪擾一般都會出現出許多特征，首要體現在以下幾點：
1開關電源電磁攪擾攪擾源的方位生死恰當清楚的，具體集中在二級管以及功率開關器件上。
2因?yàn)槠涫亲鳂I(yè)在開關情況的動力轉化設備，其在電流以及電壓方面都有恰當高的改變率，構成很大的攪擾強度。
3一般來說，印刷線路板都采用手藝安頓，具有較強的隨意性，這樣就難以提取印刷線路板。
三、概述電磁兼容
世界電工委員會提出電磁兼容的首要界說是：電子設備的首要功用是電磁兼容，在電磁環境下電子設備可以體現出其功用，一般不會構成無法忍受的攪擾。我國出臺的電磁兼容規范中提出電磁兼容的界說是：在其電磁環境下體系或許設備在實踐作業中不會出現問題，而且不會對此環境中的其他事物產生無法忍受的電磁打擾功用。這就標明電磁兼容有以下幾個層面的意思：第一，電子設備應該具備的阻遏電磁攪擾功用；第二，此電子設備引起的電磁攪擾要嚴格控制，不能超過規范的極限，不可以構成相同電磁環境中其他各項電子設備無法安穩工作；第三，不管什么類型的電子設備，都可以對其電磁兼容性進行準確測量。
電磁兼容性研討的領域一般包括多個部分，首要包括電磁兼容性的測試、電磁攪擾的出現和傳輸以及電磁兼容的規劃規范等等。[1]其研討對象也有必定的差異，一般有兩種攪擾，分別是天然攪擾源以及人為攪擾源。前者，天然攪擾源首要包括電阻熱噪聲、太陽以及雷電等等。后者，人為攪擾源首要包括手機、電網以及燃燒體系等等。在這個領域我國起步時刻是恰當吃的，但是也合理擬定電磁兼容性的規范，尤其是在電動工具以及無線電等多方面都擬定相應的測量規范和測量方式。
四、影響開關電源電磁兼容功用的首要要素

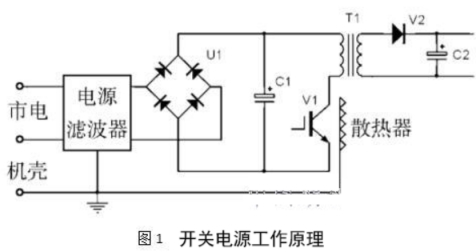

一般，對開關電源電磁兼容功用產生影響的要素具體表現在以下幾點：第一，外部噪聲影響開關電源，比如：運用電網傳輸進入開關電源的差模噪聲、共模噪聲攪擾開關電源控制電路等等；第二，開關電源輸進變流回路的非線性構成的電流波形畸變，構成的電流諧波重量污染電網；第三，開關電源的高頻逆變回路出現的電磁噪聲。開關電源類型多元化，依據電路結構，可以將其劃分紅直流轉換時以及串聯式；依據鼓舞方法，可以將其劃分紅別人鼓舞式和自我鼓舞式；依據開關管的組合，可以將其劃分紅推挽以及單管等等。但是任何類型的開關電源，都是借助開關器件關和開的時刻比對傳輸電壓大小進行控制，廣泛采用的控制方法包括兩種，一是脈沖寬度調制，二是脈沖頻率調制。[2]因?yàn)殚_關開關電源開關頻率超過幾十乃至幾百千赫，電路的電壓改變率以及電流都說是恰當大的，所以高頻整流器件以及開關器件的電流尖峰構成的諧波、高頻電壓器的電磁輻射構成的攪擾等噪聲都是恰當強的電磁攪擾源。這些電磁攪擾信號跟著開關頻率的提高、輸出功率的加大而顯著加強，會運用電源線和差模與共模的方向向外面?zhèn)鲗?dǎo)，也輻射到鄰近空間，要挾其他電子設備的安全安穩工作。開關電源作業原理簡圖如圖1所示，標明開關電源中電磁噪聲的出現和耦合途徑。
五、開關電源的電磁兼容規劃分析
一般，約束開關電源攪擾的方法有許多方式，比如：接地處理、改仁慈路以及屏蔽處理等等。[3]本文采用改善電路，采用吸收變壓器以約束分布電容產生的危害，減少高頻噪聲；采用濾波電路等戰略加強電源的抗攪擾性，使開關電源的電磁兼容性得到明顯提高，讓其在相對雜亂的電磁環境中可以正常工作。
（一）濾波器的規劃
電磁攪擾進入電子設備的首要途徑是電源線，在設備電源線進口方位將電網濾波器安裝上，可以使電磁攪擾傳達途徑被堵截。[4]此電源采用通過改善的濾波器。相對于慣例的濾波器而言，增設瞬態克制器以及差模扼流圈等等，而且在開關電源進口方位運用磁環將引線端套住，這樣可以使共模攪擾以及差模攪擾得到克制。
（二）逆變器的規劃

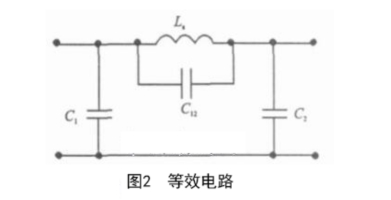

開關電源造成電磁輻射的重要器件是逆變器，在高頻率下逆變器的簡化等效電路如圖2所示。
繞組間的分布電容C1、C2讓變壓器初次級引起耦合，讓初級高頻噪聲耦合轉化到次級；通過分布電容C1、C2讓變壓器主回路與內部中出現高頻振動環流，讓變壓器功率耗費加大，而且出現高頻電磁輻射。[5]在變壓器實踐規劃過程中，不管是選擇仍是繞制絕緣材料，有必要要盡或許下降每個部分的分布電容，而且通過將屏蔽層添加在初級和次級之間，使C1、C2可下降為0。因?yàn)楦邏弘娫醋儔浩鳉w于升壓型，與電容C2相比之下，C1電容很少影響電路。為了下降次級分布電容C2的危害性，規劃人員在規劃變壓器次級時，可以將其規劃成一種雙繞組，運用吸收變壓器將繞組間分布電容的全部諧振能量向主電路轉移。[6]此外，因?yàn)槲兆儔浩鞯某霈F(xiàn)，等同于將電阻分布設置在C2的兩頭，下降電流尖峰，電路處在阻尼狀況下，以下降電磁輻射。
結語：
總而言之，開關電源電磁兼容規劃的首要意圖是讓產品在某種電磁環境下安穩工作，換言之，電源產品有必要要滿足有關規定的抗攪擾極限值要求，假如受到電磁騷擾，就會減少其運用功用，乃至影響電源產品的安全性。而且電源產品有必要要滿足有關規定的電磁極限值要求，絕對不能污染電磁環境，以更好地實現電磁兼容。
