常見的原理圖：

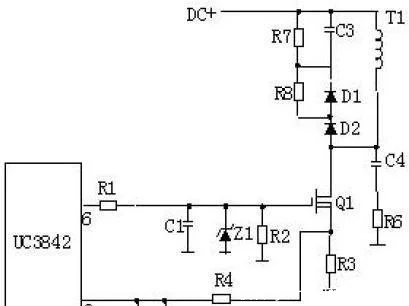

R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關電源MOS管并接，使開關電源管電壓應力削減，EMI削減，不發生二次擊穿。在開關電源電源管Q1關斷時，變壓器的原邊線圈易發生尖峰電壓和尖峰電流，這些元件組合一同，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參加當前工作周波的占空比操控，因此是當前工作周波的電流約束。當R5上的電壓到達1V時，UC3842停止工作，開關電源電源管Q1當即關斷 。 R1和Q1中的結電容CGS、CGD一同組成RC網絡，電容的充放電直接影響著開關電源管的開關電源電源速度。R1過小，易引起振動，電磁干擾也會很大；R1過大，會降低開關電源管的開關電源速度。Z1通常將MOS管的GS電壓約束在18V以下，然后保護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所貯存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3開釋能量，同時也到達了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了預備。IC依據輸出電壓和電流時間調整著⑥腳鋸形波占空比的大小，然后安穩了整機的輸出電流和電壓。 C4和R6為尖峰電壓吸收回路。

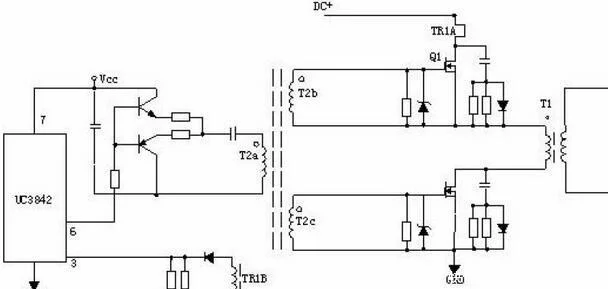

2、 推挽式功率改換電路： Q1和Q2將輪番導通。

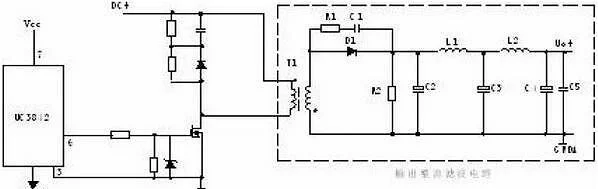

2、反激式整流電路：

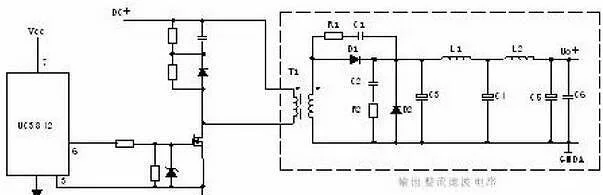

3、反激式整流電路：
